【simulink】PWM

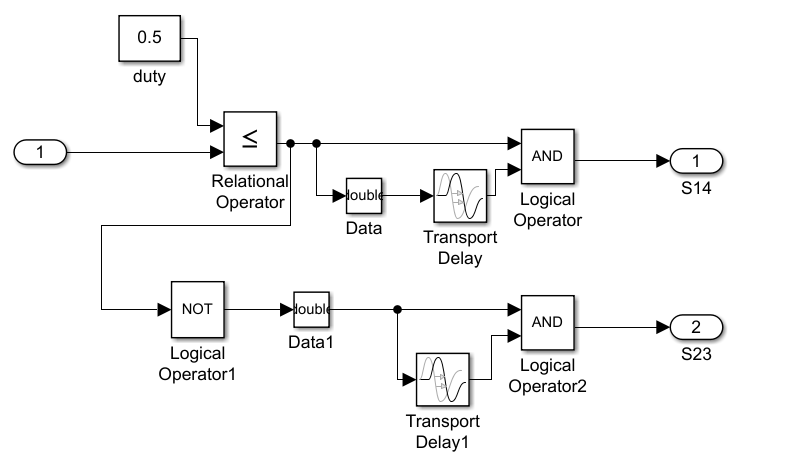

变频是在VCO里完成的，这里哩就是产生变频的占空比固定（0.5）的PWM波
1. 产生波
VCO产生锯齿波，然后跟0.5比，大于0.5为高电平，小于0.5为低电平，
2. Data Type Conversion模块
前面的方波的输出是逻辑电平，0/1也就是布尔类型，而后面的Transport Delay（传输延迟）、AND逻辑等模块通常需要 双精度浮点数（double） 作为输入。所以加个这玩意改变一下数据类型
这里其实也就是0--->0.0以及1--->1.0，仅改变数据类型，不改变信号逻辑值
3. Transport Delay
| 参数项 | 设定值 | 物理意义 |
|---|---|---|
| 时滞 | 100e-9秒（100ns） |
信号延迟时间，需大于开关管关断时间（如MOSFET的关断延迟+体二极管反向恢复时间）。 |
| 初始输出 | 0 |
仿真开始时模块输出为0，避免初始阶段误触发驱动信号。 |
| 初始缓冲区大小 | 1024 |
预分配内存存储历史信号数据，确保延迟计算的稳定性（一般无需修改）。 |
| 使用固定缓冲区大小 | 勾选 | 禁止仿真中动态调整缓冲区，提升运行效率。 |
| Pade阶（用于线性化） | 0 |
禁用Pade近似，保持精确的非线性延迟（适合开关电源仿真）。 |
- 信号流示例：
- 原始PWM波（S1驱动信号）：
0→1→0→1...0→（延迟100ns）→1...
- 互补信号生成
- S1驱动信号：原PWM波延迟100ns →
[0→延迟→1→延迟→0...] - S4驱动信号：原PWM波取反后延迟100ns →
[1→延迟→0→延迟→1...]
- S1驱动信号：原PWM波延迟100ns →
- 原始PWM波（S1驱动信号）：
- 死区生成效果
- S1和S4的驱动信号在跳变沿之间存在100ns的重叠低电平区（死区），完全消除直通风险
4. AND
首先要明确AND的功能
(1) 死区时间的生成原理
目标：在S14和S23的跳变沿之间插入100ns低电平区间（死区）。
实现逻辑：
只有当原始信号和 延迟后的信号同时为高电平 时，AND门才输出高电平。
效果：
- 每个跳变沿（上升沿或下降沿）后，原始信号与延迟信号存在100ns的不同步。
- AND操作将高电平持续时间缩短100ns，形成死区窗口。
(2) 具体波形示例
假设原始方波为50%占空比（高电平10μs，低电平10μs，频率50kHz）：
- 路径A（直接通道）：立即跟随原始方波。
- 路径B（延迟通道）：原始方波延迟100ns后到达AND门。
- AND输出（S14）
- 仅当两路信号均为高电平时输出高电平。
- 高电平持续时间 = 原始高电平时间 - 延迟时间 = 10μs - 100ns = 9.9μs。
- 死区效果：在原始方波下降沿后的100ns内，AND输出保持低电平。
一个自我误区
（黄色是A，蓝色是B）死区时间是100ns而不是200ns，别看两个波的前后比，而是单个波
原始信号（A）
1
2高电平时间：0μs→10μs
低电平时间：10μs→20μs延迟信号（B = A延迟100ns）
1
2高电平时间：0.1μs→10.1μs
低电平时间：10.1μs→20.1μsAND输出（A AND B）： 仅当A和B同时为高时输出高电平，因此高电平区间为 0.1μs→10μs，持续时间为 9.9μs。 高电平减少量 = 原始高电平时间（10μs） - AND输出高电平时间（9.9μs） = 100ns（而非200ns）
